Distilarea moleculară cu film șters
2. Volumul balonului de alimentare: 1L-5L
3. Aplicații: distilare, evaporare, concentrare și decapare a produselor sensibile la căldură, industria farmaceutică, chimie fine, esență, industria petrochimică, industria plastică etc.
4. Soluție la cheie: Evaporator, circulator de încălzire și răcire, pompă de vid
5. Producător: ACHIEVE CHEM Xi'an Factory
6. 16 ani de experiență în echipamente chimice
7. Certificare CE și ISO
8. Suport tehnic profesional 20 de ani
9. Un-an de garanție-gratuit
10. 24/7 service post-vânzare
Descriere
Parametrii tehnici
Prezentare generală

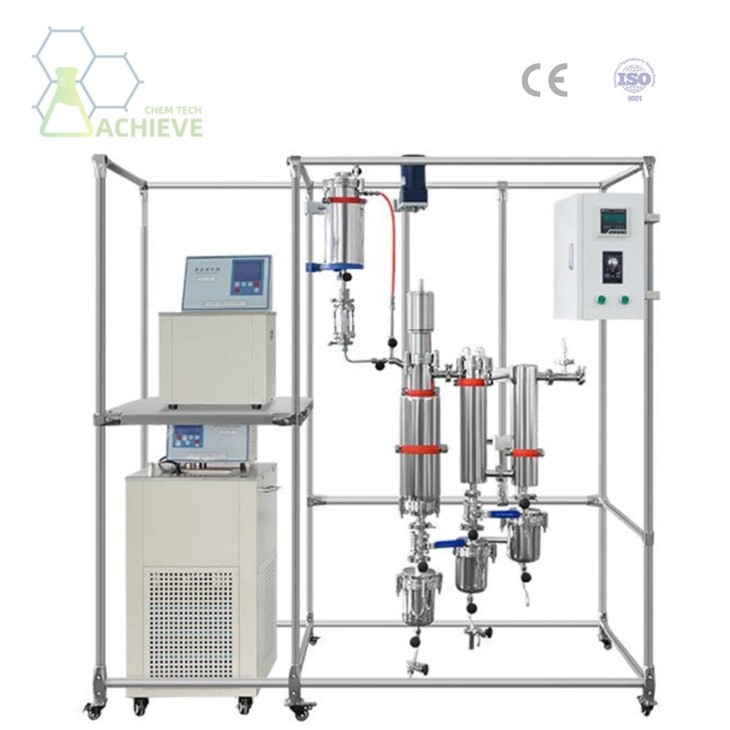

Distilarea moleculară a filmului șters este un proces de separare în vid înalt, la temperatură joasă{{1}, care minimizează expunerea termică, ceea ce îl face alegerea standard pentru materialele sensibile la căldură, cum ar fi distilat de canabinoid, concentrat de vitamina E și uleiuri esențiale cu valoare ridicată. O racletă rotativă împrăștie materialul de alimentare într-o peliculă subțire pe suprafața evaporatorului încălzit, în timp ce distanța scurtă dintre evaporator și condensatorul intern permite vaporilor să se condenseze aproape imediat, reducând degradarea și oxidarea. Sistemele SPD de la Achieve Chem sunt disponibile pe trei scale pentru a se potrivi diferitelor etape de producție:
- **Scara de laborator (NCF-10A / 20A / 30A / 50A)**
- Cercetare și dezvoltare și teste mici-loturi, rezervoare de alimentare cu manta de 15–50 l
- **Scara pilot (NCF-100/200)** - validarea procesului și creșterea-, capacitate de alimentare 100–200L -
**Scara industrială (NCF-500)** - producție continuă, rezervor de alimentare de 200 l cu un debit de până la 300 l/h
Toate modelele împărtășesc aceeași tehnologie de bază (evaporator cu racletă din oțel inoxidabil 316L, alimentare cu pompe cu angrenaje-, sifone sau capcane de răcire pe coloană) și se extind previzibil de la testele de bază-la producție completă - specificațiile complete pentru fiecare model sunt enumerate mai jos.
Cum funcționează distilația moleculară cu film șters
În interiorul evaporatorului, o racletă cu motor-împrăștie continuu lichidul de alimentare într-o peliculă uniformă, extrem de subțire, pe peretele interior încălzit. Acest design de film subțire-scurtă timpul petrecut de material la temperatură ridicată și maximizează suprafața de evaporare - împreună cu funcționarea sub vid înalt, ceea ce permite separarea la temperaturi mult sub ceea ce ar necesita distilarea convențională, protejând compușii sensibili termic de degradare.

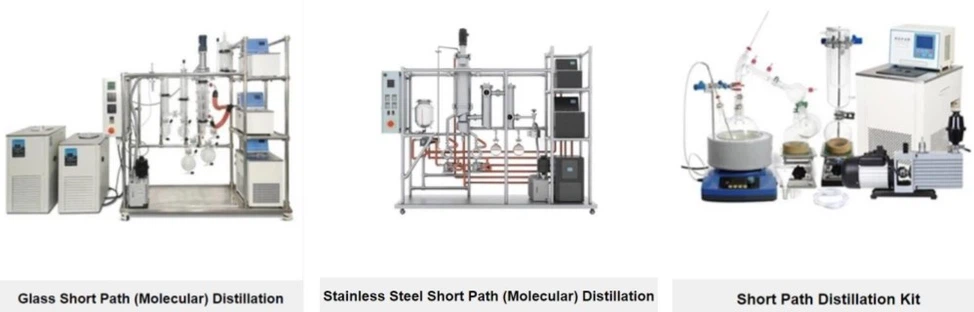

Seria de produse și parametrii tehnici
3.1 Distilarea moleculară a filmului șters de laborator (NCF-10A / 20A / 30A / 50A)
| Parametru | NCF-10A | NCF-20A | NCF-30A | NCF-50A |
|---|---|---|---|---|
| Model nr. | AC613-1 | AC613-2 | AC613-3 | AC613-4 |
| Rezervor de materie primă (B01) | Rezervor îmbrăcat, 15L | Rezervor îmbrăcat, 15L | Rezervor îmbrăcat, 30L | Rezervor îmbrăcat, 50L |
| Caracteristica rezervorului | 2 oglinzi in sus; supapă cu bilă izolată în partea de jos | |||
| Pompă de alimentare (P01) | Pompa cu viteze | |||
| Fluxul de alimentare | 2–5L/H (1,2cc) | 5–15 l/h (4,5cc) | 5–15 l/h (4,5cc) | 5–20 l/h (15cc) |
| Motor de alimentare | Motor de slefuire de precizie de 200 W, control electronic al vitezei | |||
| Zona de evaporare | 0.1m² | 0.2m² | 0.3m² | 0.5m² |
| Metoda de formare a filmului | Răzuitor | |||
| Material evaporator | Oțel inoxidabil 316L | |||
| Formă de etanșare | Magnetic | |||
| Motor de formare a filmului | Reglarea vitezei de frecvență de 370 W | Reglarea vitezei de frecvență de 750 W | Reglarea vitezei de frecvență de 750 W | Reglarea vitezei de frecvență de 1,5 kW |
| Capcană rece C01 | Baterie, circulator de răcire | |||
| Capcană rece C02 | Răcire cu azot lichid sau cu gheață carbonică | |||
| Pompă de descărcare grea (P02) | Pompa cu viteze | |||
| Debit puternic de descărcare | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| Motor greu de descărcare | Motor de precizie 200W, control electronic al vitezei | Motor de precizie 200W, control electronic al vitezei | Motor de precizie 200W, control electronic al vitezei | Control de frecventa 200W |
| Pompă de descărcare ușoară (P03) | Pompa cu viteze | |||
| Debit de descărcare ușor | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| Motor de descărcare ușor | Motor de precizie 200W, control electronic al vitezei | Motor de precizie 200W, control electronic al vitezei | Motor de precizie 200W, control electronic al vitezei | Control de frecventa 200W |
| Conducta de materiale | Izolație tip sandwich | |||
| Suport și asamblare | Teava din otel inoxidabil 304 | |||
| Cutie electrică | Tip suspendat | |||
| Dimensiune totală (mm) | 2350×900×1900 | 2580×900×2050 | 2750×900×2200 | 3350×1100×3000 |
| Greutate (KG) | 400 | 180 | 510 | 955 |
| Dimensiunea pachetului (mm) | 2465×1010×2165 | 2650×1020×2400 | 2870×1020×2200 |
3400×1200×2600 |
3.2 Distilarea filmului șters pilot (NCF-100 / NCF-200)
| Parametru | NCF-100 | NCF-200 |
|---|---|---|
| Model nr. | AC614-1 | AC614-2 |
| Rezervor de materie primă (B01) | Volum: 100L, izolare tip sandwich | |
| Pompă de alimentare (P01) | Pompă cu angrenaje izolată, debit 20–100L/H, reglare a vitezei de frecvență 750W | |
| Zona de evaporare | 1m² | 2m² |
| Metoda de formare a filmului | Răzuitor | |
| Material evaporator | Oțel inoxidabil 316L | |
| Formă de etanșare | Etanșare mecanică | |
| Motor de formare a filmului | Reglarea vitezei de frecvență de 1,5 kW | Reglarea vitezei de frecvență 3KW |
| Capcană rece C01 | Sifon de procesare de 1 m², rezervor de primire de 5 L | Sifon de procesare de 2 m², rezervor de primire de 5 L |
| Capcană rece C02 | Sifon de răcire cu circulator de 1 m², rezervor de primire de 5 litri | Sifon de răcire cu circulator de 2 m², rezervor de primire de 5 litri |
| Rezervor de stocare intermediar (B02) | Rezervor cu manta de 5L | Rezervor cu manta de 10 l |
| Descărcare puternică (P02) | Pompă cu viteze 30CC, debit 20–100L/H, reglare viteză de frecvență 750W | |
| Rezervor de stocare intermediar (B03) | Rezervor cu manta de 5L | Rezervor cu manta de 10 l |
| Descărcare ușoară (P03) | Pompă cu viteze, debit 20–100L/H, reglare turație frecvență 750W | |
| Conducta de materiale | Izolație tip sandwich | |
| Suport și asamblare | Teava din otel inoxidabil 304 | |
| Cutie electrică | Tip fără-explozie-/agățat | |
| Unitate internă de control al răcirii (HE03) | Rezervor de apă 100L, încălzire 6KW, suprafață de schimb de căldură 5m² | Rezervor de apă 100L, încălzire 6KW, suprafață de schimb de căldură 10m² |
| Unitate de izolare (HE02) | Rezervor apa 100L, incalzire 9KW | |
| Dimensiune totală (mm) | 3900×1400×3900 (inclusiv rezervor de materie primă) | 4200×1550×4650 (inclusiv rezervor de materie primă) |
| Greutate (KG) | 2600 | 3400 |
| Dimensiune pachet – cadru principal (mm) | 2650×1400×2450 | 4100×1300×2400 |
| Dimensiunea pachetului – Evaporator (mm) | 2500×800×1000 | 3100×800×1000 |
| Dimensiunea pachetului – Rezervor de materie primă (mm) | 850×850×1900 | 850×850×1900 |
Alegerea scalei potrivite Distilarea moleculară a filmului șters
| Etapa|Gama de modele|Capacitatea de alimentare|Cel mai bun pentru||---|---|---|---|
| Laborator / R&D|NCF-10A – NCF-50A|15–50L|Dezvoltare de formule, teste de loturi mici |
| Pilot|NCF-100 – NCF-200|100–200L|Validarea procesului înainte de extindere |
| Industrial|NCF-500|200L- 300L/H|Producție continuă, la scară largă |
Nu sunteți sigur ce model se potrivește țintei dvs. de debit?
Contactați echipa noastrăcu dimensiunea lotului și vâscozitatea furajului -, vă vom recomanda configurația corectă.
FAQ
Î: Pentru ce se folosește distilarea moleculară a filmului șters?
R: Purificarea și concentrarea materialelor sensibile la căldură-- cel mai frecvent
Distilat CBD/canabinoid, concentrat de vitamina E și valoare-înaltă
uleiuri esențiale - prin separarea compușilor sub vid înalt la nivel scăzut
temperatură.
Î: Care este diferența dintre modelele de laborator, pilot și industriale?
R: Ei au aceeași tehnologie de evaporare-scraper, dar cresc în furaj
dimensiunea rezervorului, zona de evaporare și debitul - de la unitățile de laborator de 15 l
(NCF-10A) până la 200L/300L-sistemul industrial pe oră (NCF-500).
Î: Rezultatele unității de-scale de laborator pot fi mărite direct la nivel industrial
producție?
R: Da -, deoarece toate modelele au aceeași formă de film-de bază și vid
tehnologie, parametri de proces dezvoltați pe o unitate de laborator (de ex. NCF-30A)
transfer previzibil către unitățile pilot și industriale.
Î: Ce materiale intră în contact cu produsul?
A: Oțel inoxidabil 316L pentru corpul evaporatorului, cu oțel inoxidabil 304
conducte și izolație tip sandwich pe toată conducta de material.
Î: Modelul industrial este rezistent la-explozie?
R: Cutia electrică NCF-500 nu este rezistentă la-explozie-; explozie-
configurațiile de probă sunt disponibile la cerere pentru{0}}solvenți
materii prime.
📄 Descărcați fișa tehnică completă (Lab / Pilot / Industrial SPD Series)
